日精智能JMK-30B 2CH 雙通道壓力監測系統
日精智能JMK-30A 1CH 單通道壓力監測系統

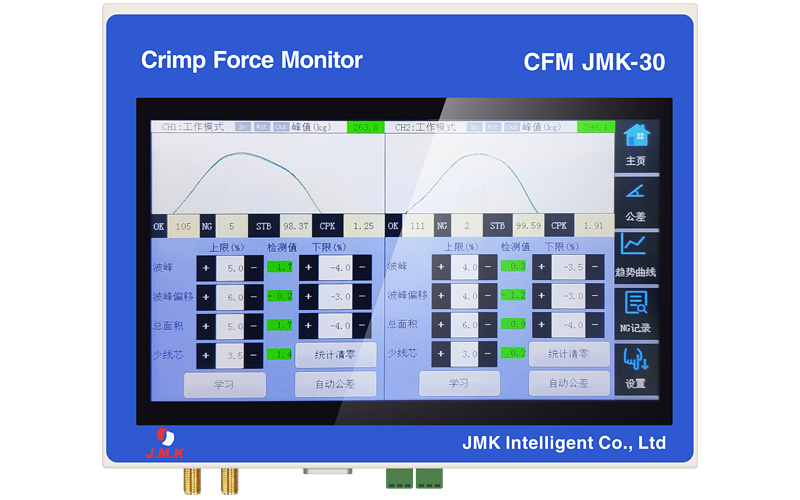

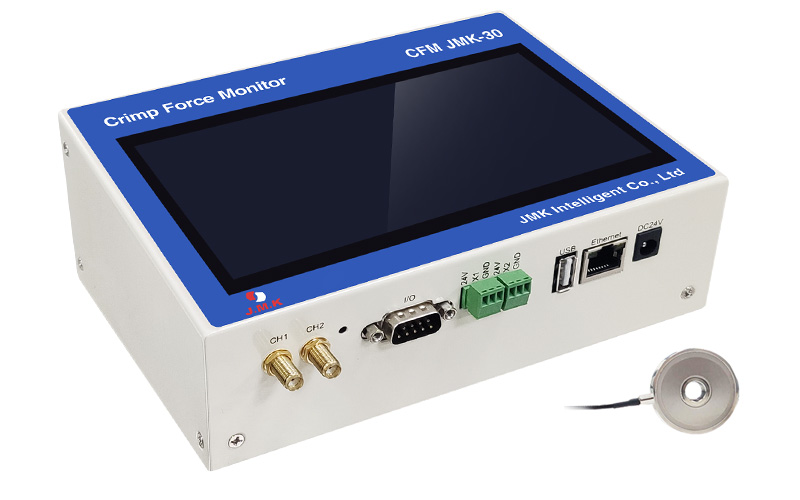

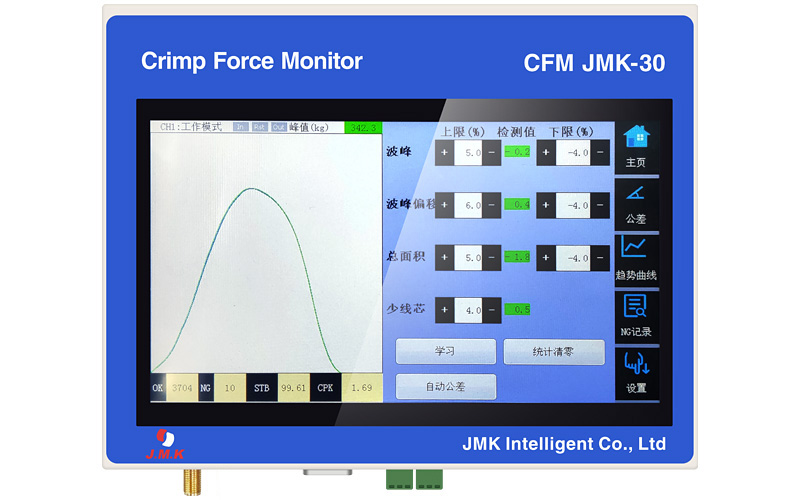

日精智能 JMK-30B CFM主機與傳感器
日精智能(單/雙)通道壓力監測系統，采用不易受機械振動影響的波形讀取方式，獲取穩定的波形，和曲線分析壓接效果，壓接不良時觸發報警，及時捕捉不良發生時的壓力變化，在高精度檢出不良的同時減少誤判，以防止不良品流出去造成品質問題。

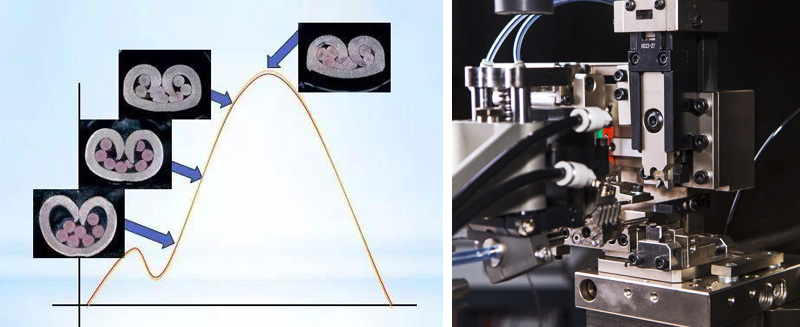

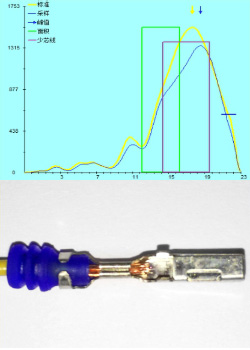

壓力曲線及壓著過程
● 可有效檢測出端子壓接過程的不良，包括膠皮咬入壓接位置、斷銅絲壓接尺寸變化、端子變形、模具損壞等；
● 可以用于各種自動或半自動壓接機，使用簡單、傻瓜式操作；
● 配合上位軟件，可實現數據查詢、數據導出等功能；
● 先進的壓力曲線算法，提供高精度的缺陷檢測，減少誤報；
● 多學習模板切換功能，可以實現多種線材打同一種端子；
● 每一種線材都有自己的學習曲線。
壓接不良波形示例：
|

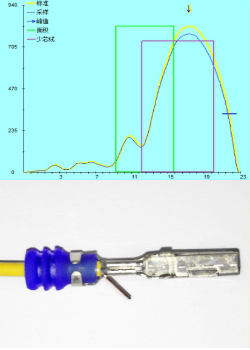

芯線翹出 |

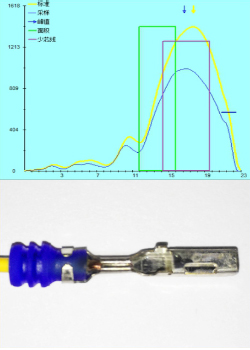

線皮咬入 |

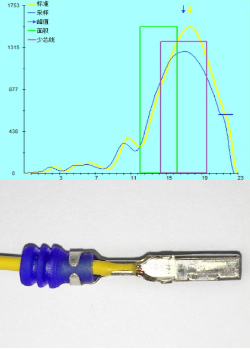

淺打 |
線芯斷裂 |
 |
 |
 |
 |
| 報警的壓力波形在波形的整個區域都有降低的趨勢，但是波形沒有嚴重的傾斜；在斷芯線的時候也會出現同樣的波形。 | 絕緣材料伸入到壓接部較多，并與芯線一起壓接，從而造成芯線斷裂；因此可以明顯觀察到壓力在達到峰值以前就急劇下降。 | 淺打的程度是以芯線前端與端子壓接的喇叭口之間的距離來表示的，雖然壓力的波形很相似，但波形的整體都有所降低，結果都造成了波動的公差變成了負公差。 | 在壓接過程中，因刀值或切刀導致芯線斷裂，壓接波形在達到峰值之前會明顯出現下降的趨勢。 |

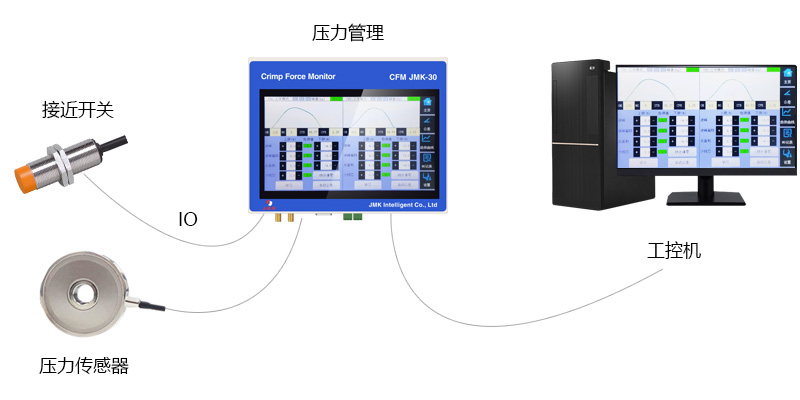

系統組成示意圖

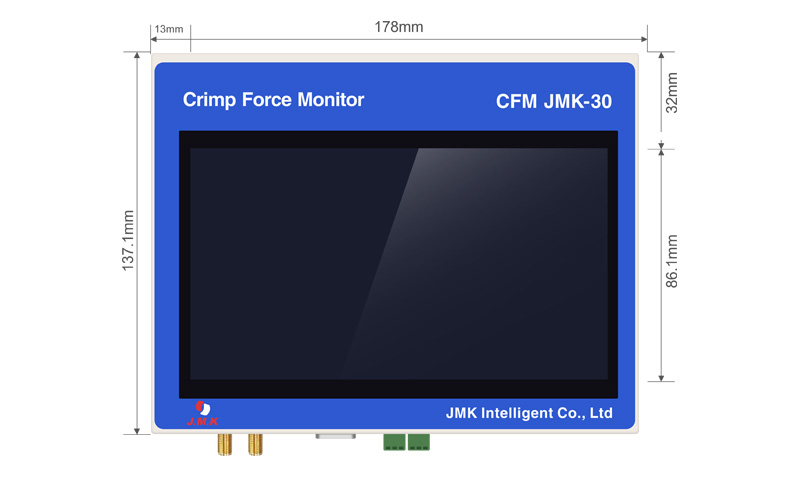

尺寸圖

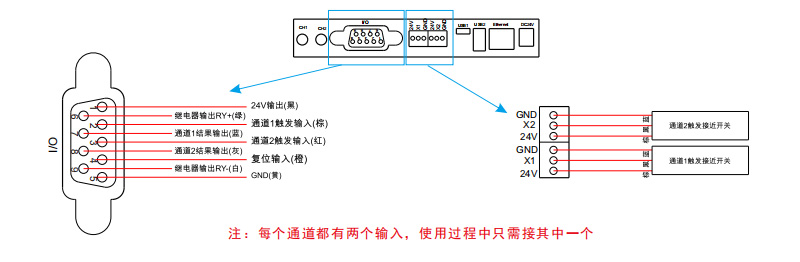

接線圖

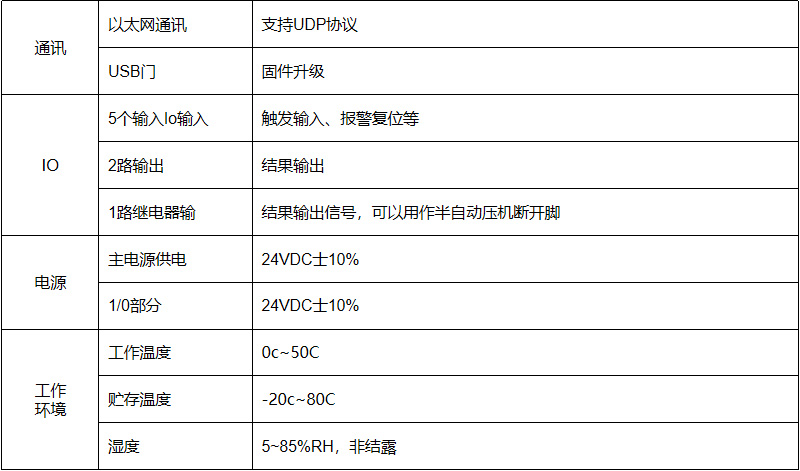

CFM JMK-30 參數

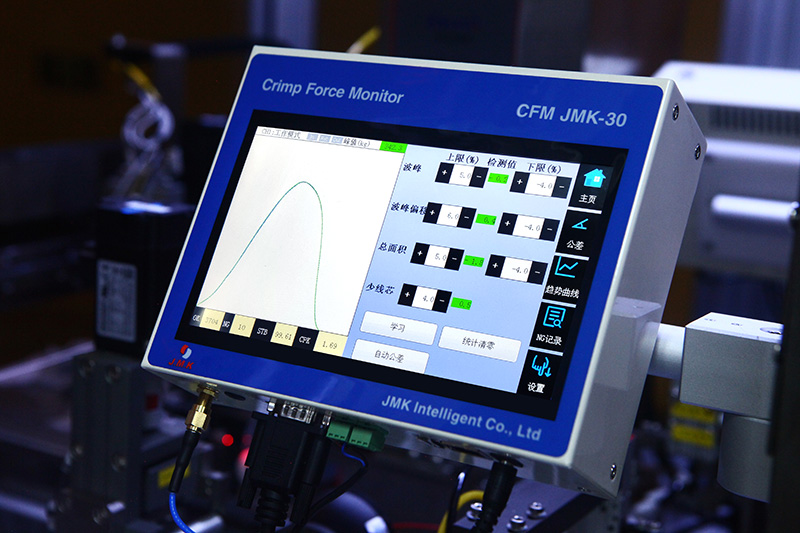

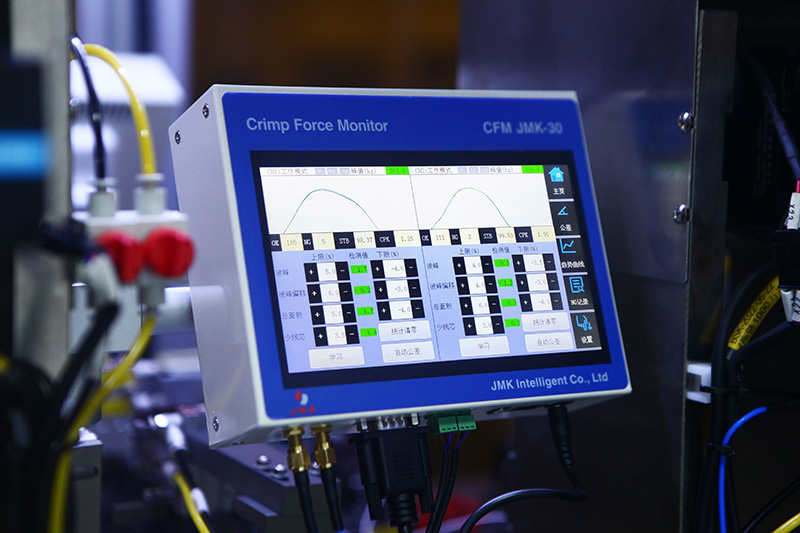

裝機案例 (2CH)
裝機案例 (1CH)
日精智能(JMK)，是專業從事汽車/電子線束自動化處理設備，集研發、制造、銷售、服務于一體的高新技術企業。為客戶提供全自動端子機、插殼機、汽車線束自動化加工設備、全自動穿防水栓機、浸錫機等線束自動化處理設備，并提供各種處理模塊、氣動卡式模、以及CFM壓力監測系統和CCD影像檢測系統，在與世界眾多知名企業的合作中，日精智能獲得了長足的成長和發展，融合我們多年的研發經驗和創新力，為客戶提供更好的系統解決方案。
