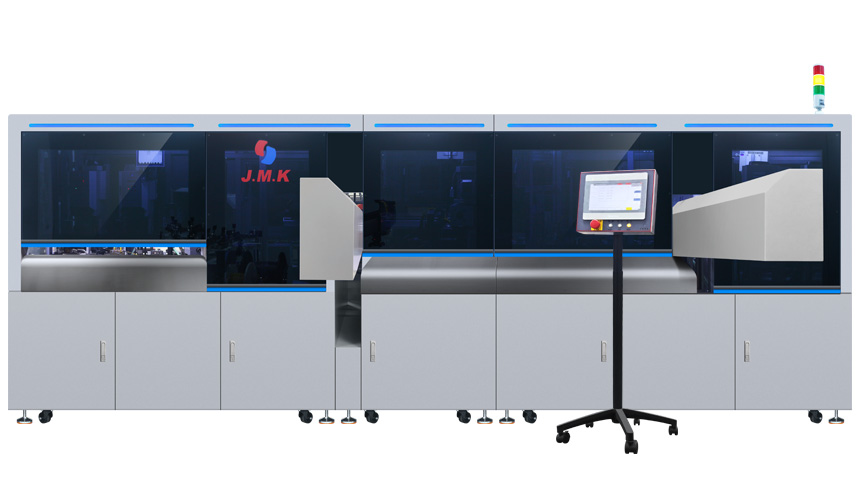

JM-300A 全自動多線合壓并接端子機
日精智能JM-300A全自動多線合壓并接端子機，可實現多線合壓并接的自動化加工，支持多線色選擇、裁線剝皮、多工位壓著(標配支持4種端子)、并線、合壓、穿熱縮管、熱縮等工序，還可實現一對多、多對多等線束的合壓并接。通過優化生產流程，將合壓工序精密集成，節省生產加工流轉成本，以實現全面替代人工的高效加工模式。

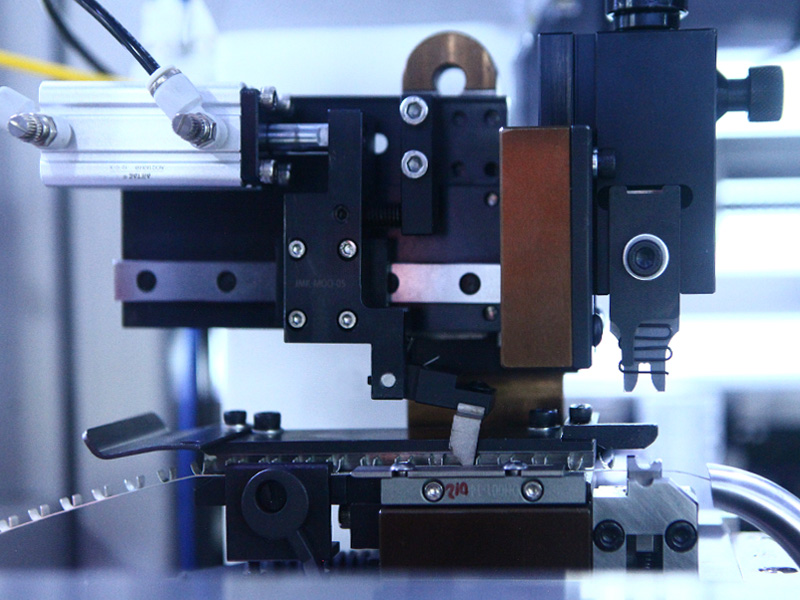

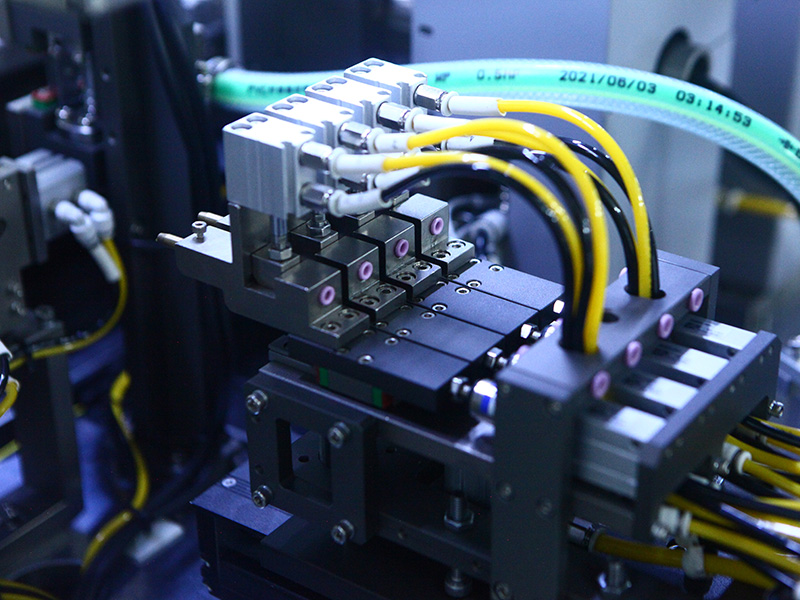

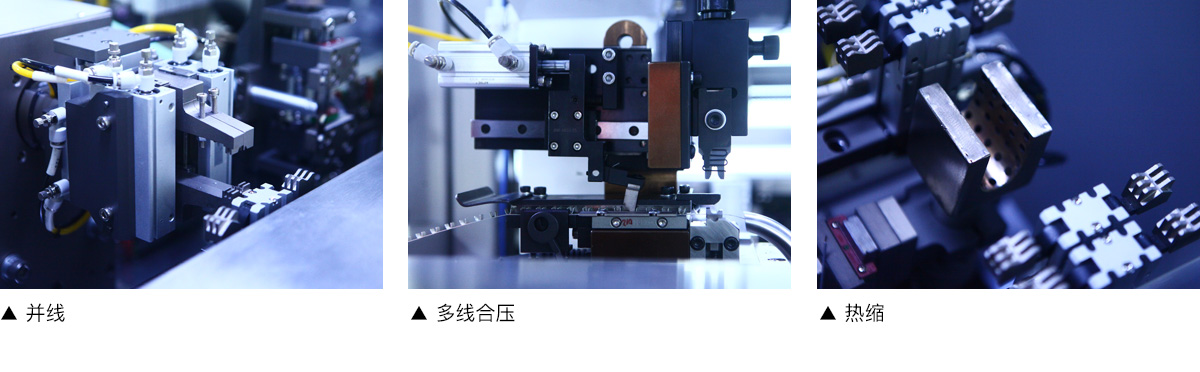

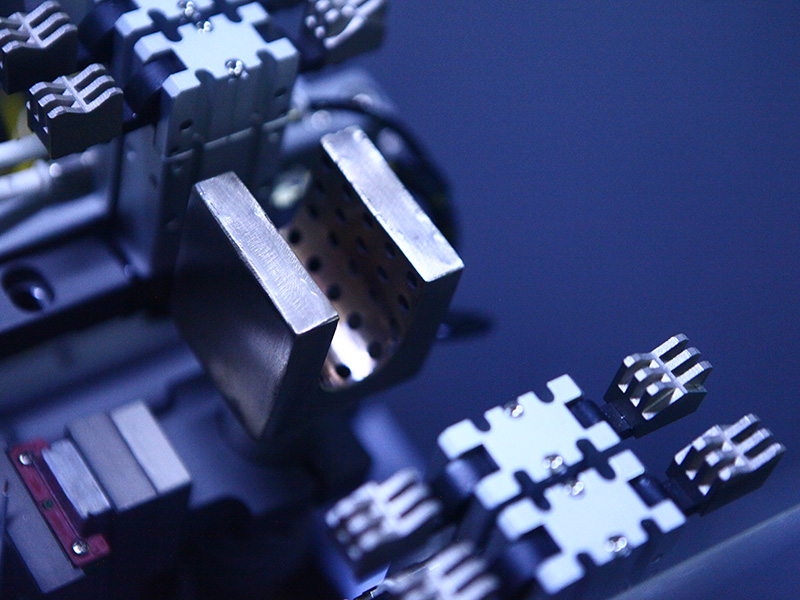

設備細節
——
——
設備應用
支持一對多、多對多等線束合壓并接、套管熱縮
——
支持一對多、多對多等線束合壓并接、套管熱縮
——

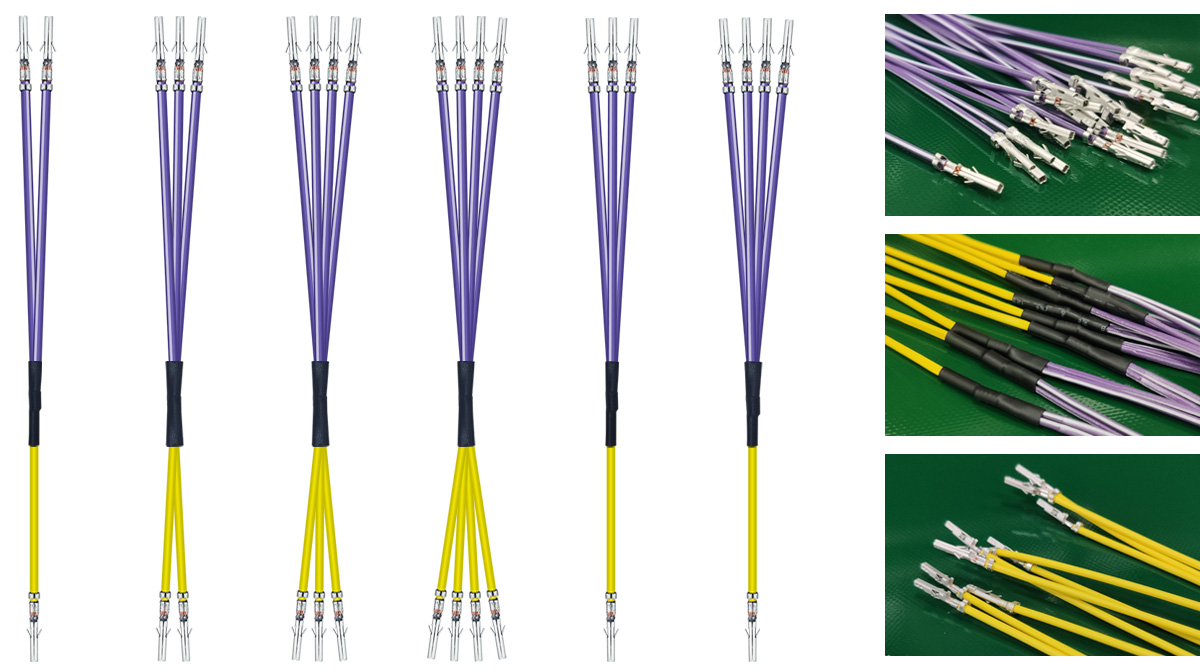

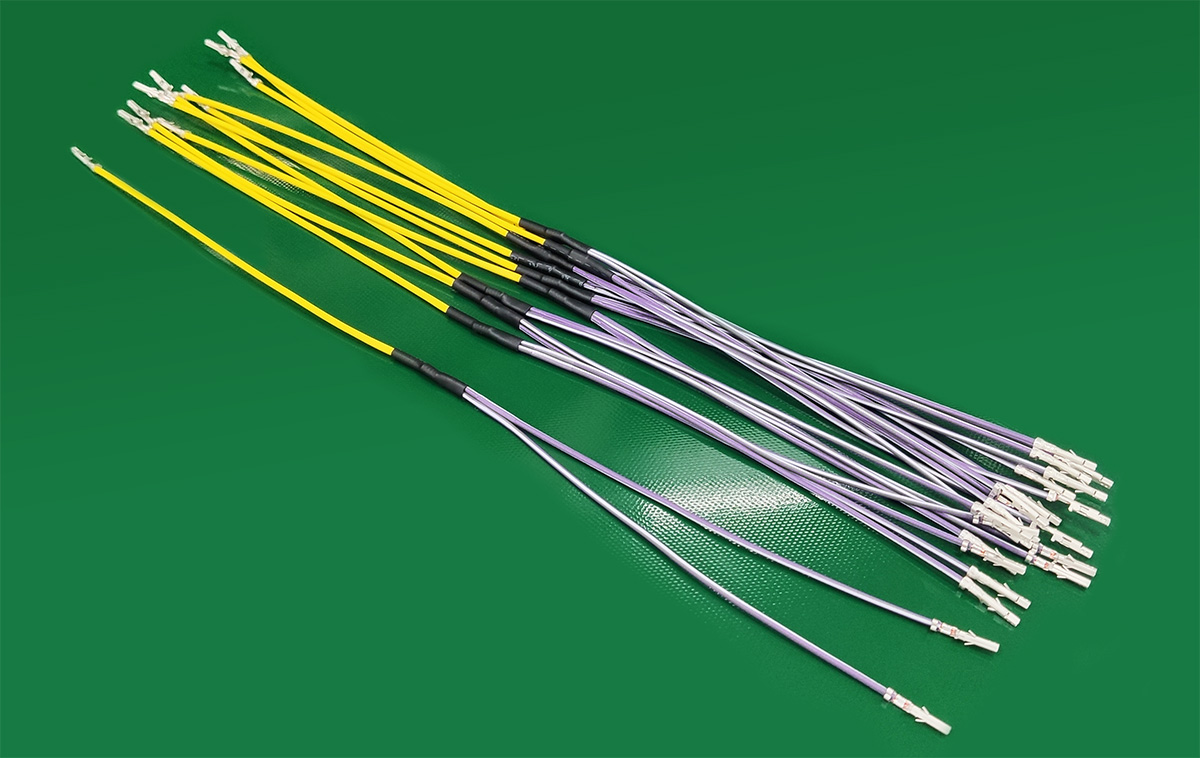

線束樣例
——
——
技術參數
——
——
| 型號名稱 | JM-300A 全自動多線合壓并接端子機 |
| 功 能 | 電線切斷、單/雙端剝皮、壓著、并線合壓、穿熱縮管、熱縮，支持一對多、多對多等合壓并接 |
| 導線規格 | 0.3-6mm2， AWG26#-AWG10#（支持定制） |
| 線 色 | 4線色（支持定制） |
| 切斷長度 | 100mm-4000mm |
| 剝皮長度 | 1-10mm |
| 穿管規格 | Φ2.0-8.0mm |
| 壓接力度 | 2.0T×5臺 |
| 適用模具 | 通用型 OTP 模具 |
| 檢測裝置 | 氣壓檢測，有無電線檢測，有無壓接端子檢測，壓力監測（選配） |
| 控制方式 | PLC |
| 效 率 | CT: 4s/pcs, 約900-1200pcs/小時（視具體線材而定） |
| 壓縮空氣 | 5MPa~7MPa（使用空氣量約130N/min~170N/min） |
| 電 源 | AC380V/50Hz 10KW |
| 外形尺寸 | 長4500 × 寬2500 × 高1800mm |
| 重 量 | 約2200kg |
